美國EXLAR原裝GSX/GSM伺服缸

集成了EXLAR行星滾柱絲杠技術和T-LAM定子分段迭片技術，創立直線運動的革命
體積比KX系列電缸小30%，性能指數很高的伺服電動缸，最高響應時間10ms

美國EXLAR公司作為專業的行星滾柱絲杠伺服缸的專業制造廠家， 引領著直線傳動行業的發展方向。 Exlar公司GSX系列集成了EXLAR行星滾柱絲杠技術和T-LAM定子分段迭片技術，創立直線運動的革命。EXLAR獨特設計將行星滾柱絲杠與電機轉子有機結合，將行星滾柱均布安裝在主絲杠周圍，并精確機裝入空心轉子中，保證與轉子絕對同步T-LAM 定子分段迭片技術能夠比常規電機持續輸出更高的扭矩。T-LAM技術的每段分段定子都有獨立線圈繞組，分段定子組合保證了電機的高性能，提高了電機的功效，同時有效降低了電機線圈產生的熱功效。消除了定子端部轉動，和利用熱導陶瓷替代傳統電機的零部件，提高可靠性。

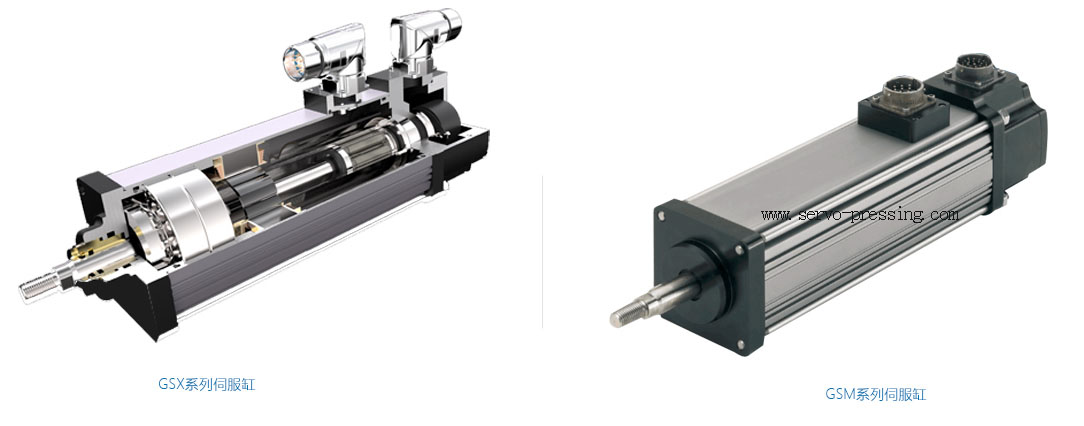

GSX系列伺服電動缸

適用于閉環控制系統
無刷伺服技術的應用，GSX系列能夠使用在先進的閉環伺服系統中，精確控制客戶 所需的速度，推力和位置。控制精確至0.01mm。位置反饋的方式多樣，包含：旋轉 變壓器。相對編碼器，絕對編碼器，外置光柵尺，外置位移傳感器。推力閉環可增 加內置壓力傳感器或者外置壓力傳感器。

長壽命維護量的密封措施
EXLAR伺服電動缸將所有的運動轉換組件集中同一缸體內，僅僅使用簡單的軸套和 密封組合就可以將磨削顆粒和眾多污染物阻隔在缸體之外。在大部分惡劣環境皆能 夠無故障運轉。

GSX系列集成了EXLAR行星滾柱絲杠技術和T-LAM定子分段迭片技術，創立直線運動 的革命。EXLAR獨特設計將行星滾柱絲杠與電機轉子有機結合，將行星滾柱均布安 裝在主絲杠周圍，并精確機裝入空心轉子中，保證與轉子絕對同步

EXLAR T-LAM 定子分段迭片技術能夠比常規電機持續輸出更高的扭矩。T-LAM技術 的每段定子都有獨立線圍繞組，分段定子組合保證了電機的高性能，提高了電機 的功效，同時有效降低了電機線圈產生的熱功效。消除了定子端部轉動，和利用熱 導陶瓷替代傳統電機的零部件，提高可靠性。

GSX系列伺服電動缸的潤滑可為脂潤滑和循環油潤滑，脂潤滑的間隔潤滑時間將達 到10000小時，而循環油潤滑將消除了所有的產品日常維護。

特殊產品：防爆EL系列伺服電動缸，食品安全級伺服電動缸

其他設計特點如下：
◆ 專用的釹鐵硼體提供了高流 量密度和最大的電機扭矩

◆ 定子中的熱導購陶瓷的應用提高了熱量的快速釋放能力，同時保護了因油冷卻 帶來的污染

◆ 每定子分段都包含獨立相線圍，獨立分段定子的外部線圍間的狹槽可以有效提 高電機性能。

◆ T-LAM技術電機按照UL標準，電機系統達到H級絕緣等級

GSM電動缸-替代滾珠絲杠的良好方案
與GSX系列電動缸一樣，GSM電動缸也采用了Exlar的滾珠行星絲杠轉動技術，內置無刷伺服電機，適用于具有中、高級性能要求的運動控制系統。與滾珠絲杠或其他傳統"旋轉-直線"轉動機構相比，GSM電動缸的體積更緊湊、速度更快、承受能力更強，是替代滾珠絲杠的良好方案。

適用合適的位置反饋元件后，GSM電動缸可與幾乎任一品牌的伺服驅動器匹配使用，可以方便地被集成到高性能的單軸或多軸運動控制系統中，包括從食品飲料包裝到多軸加工中心，甚至飛機組裝等多種應用，GSM伺服電動缸都表現出無以比擬的高性能和高可靠性。

與GSX系列電動缸相同，GSM電動缸的內置伺服電機也采用了T-LAM定子分段疊片設計技術，電動發熱量非常低。

性能特點
電機定子采用T-LAM分段疊片技術
法蘭尺寸：2.25"、3.3"、3.9"
行程長度：3"、5.9"、10"、12"、18"
導程：0.1"、0.2"、0.4"、0.5"、0.75"
扭矩：7-75lbf
最高直線速度：33in/min
持續推力范圍：92-1983lbf
多種缸體安裝方式：前法蘭、后端U型叉頭、耳軸
MS美標軍用插座
可提供鑄模成型、帶屏蔽的位置反饋和動力電纜
陽極氧化鋁外殼
與滾珠絲杠相比、價格更具優勢
行程壽命是類似尺寸滾珠絲杠的5倍
防護等級：IP54或IP65
絕緣等級：Class 180H
符合UL規范
